位移澳门永利welcome
当前位置:首页> 产品中心 > 位移澳门永利welcome
  • HG.png

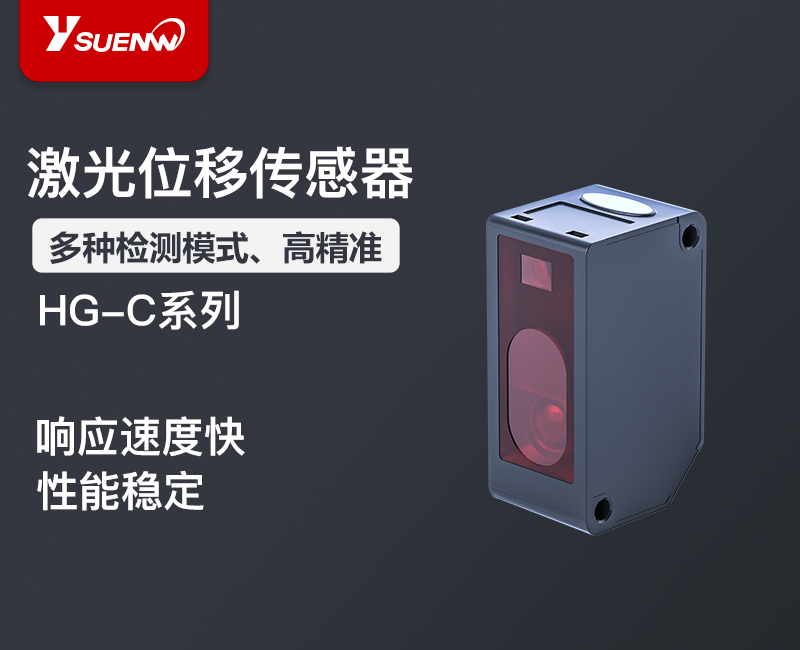

  • HG-C系列

    服务热线0755-85270690

    在线咨询 扫一扫关注官方微信

    种类

    开关量输出型

    双重输出型

    开关量输出型

    双重输出型

    开关量输出型

    双重输出型

    型号名称

    NPN输出

    HG-C030N

    HG-C030MN

    HG-C100N

    HG-C100MN

    HG-C400N

    HG-C400MN

    PNP输出

    HG-C030P

    HG-C030MP

    HG-C100P

    HG-C100MP

    HG-C400P

    HG-C400MP

    测量中心距离

    30mm

    100mm

    400mm

    测量范围

    ±5mm

    ±35mm

    ±200mm

    重复精度

    10μm

    100μm

    400μm(测量距离200mm~400mm)
    800μm(测量距离400mm~600mm)

    直线性

    ±0.1%F.S.

    ±0.1%F.S.

    ±0.2%F.S. (测量距离200mm~400mm)
    ±0.2%F.S. (测量距离400mm~600mm)

    温度特性

    0.03%F.S./℃

    光源

    红色半导体激光 2类
    最大输出:1mW、发光光束波长:655nm

    光束直径

    约∅50μm

    约∅150μm

    约∅500μm

    电源电压

    12V~24V DC±10% 脉动P-P10%

    消耗电流

    40mA以下(电源电压24V DC时)、60mA以下(电源电压12 DC时)

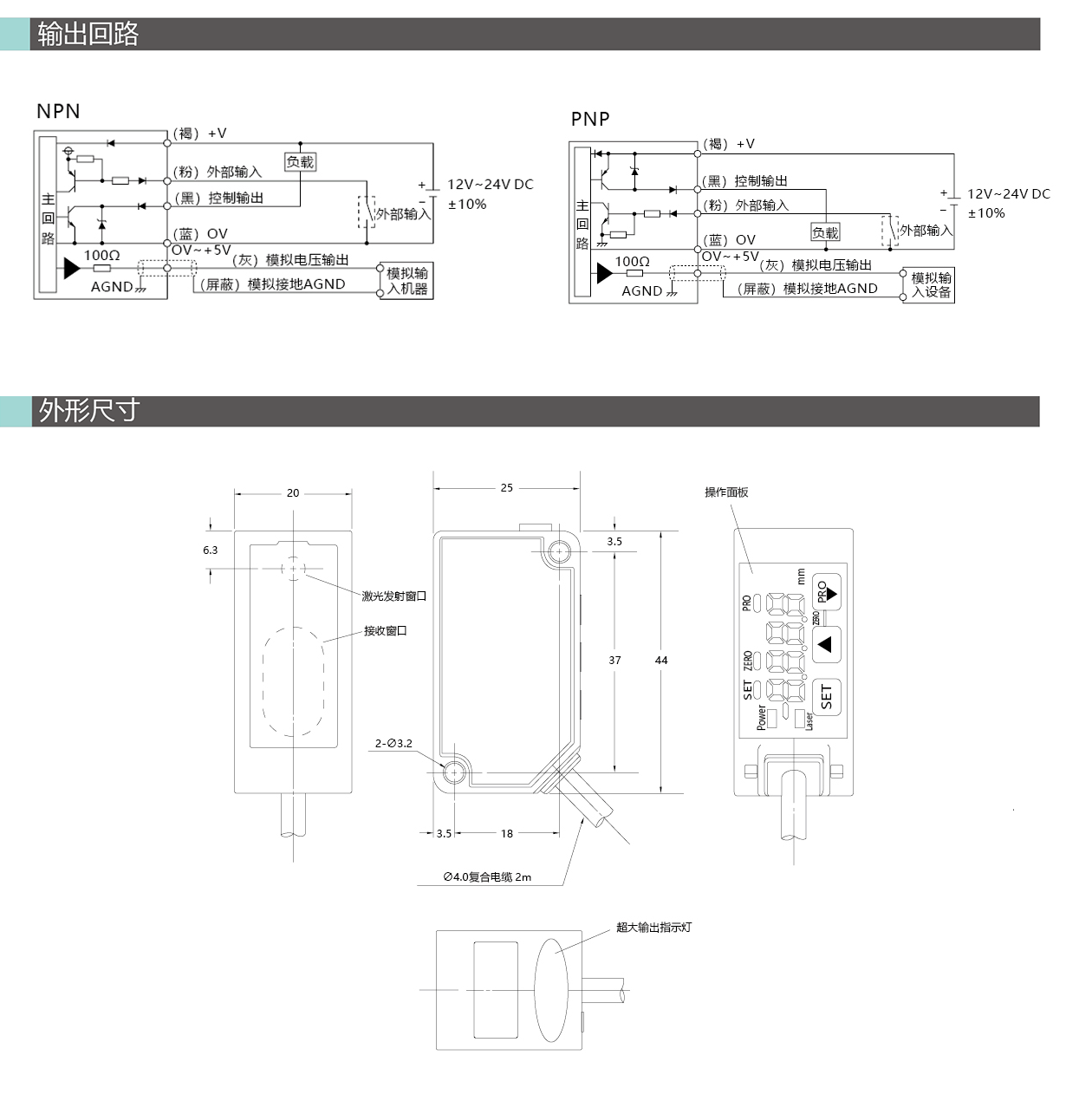

    控制输出

        <NPN输出型>
        NPN开路集电极晶体管
        ·最大流入电流:50mA
        ·外加电压:30V DC以下(控制输出-0V之间)
        ·剩余电压:1.5V以下(流入电流50mA以下)
        ·漏电流:0.1mA以下

            <PNP输出型>
            PNP开路集电极晶体管
            ·最大源电流:50mA
            ·外加电压:30V DC以下(控制输出-0V之间)
            ·剩余电压:1.5V以下(流入电流50mA以下)
            ·漏电流:0.1mA以下

    输出动作

    入光时ON/非入光时ON 可切换

    短路保护

    配备(自动恢复型)

    模拟量
     输出

    电压模拟量输出
    (警报时:+5.2V)

    _

    输出范围:0~5V
    输出阻抗:100Ω

    _

    输出范围:0~5V
    输出阻抗:100Ω

    _

    输出范围:0~5V
    输出阻抗:100Ω

    电流模拟量输出
    (警报时:+5.2V)

    _

    输出范围:4~20mA
    负载阻抗:300Ω或更少

    _

    输出范围:4~20mA
    负载阻抗:300Ω或更少

    _

    输出范围:4~20mA
    负载阻抗:300Ω或更少

    反应时间

    1.5ms/5ms/10ms 可切换

    外部输入

    NPN无接点输入 有效:0V~+1.2V DC 输入阻坑: 约10kΩ

    保护构造

    IP67(IEC)

    污损程度

    2

    使用环境温度

    -10℃~+40℃(注意不可结露、结冰)、保存时:-20℃~+60℃

    使用环境湿度

    35%~85%RH、保存时:35%~85%RH

    使用环境照度

    白炽灯:受光面照明度3,000lx 以下

    使用标高

    2,000m 以下

    电缆

    带0.15mm² 5芯复合电缆2m

    材质

    本体外壳:铝铸件 前面盖板:丙烯基

    重量

    约35g(不含电缆)、约85g(含电缆)

    适用规格

    符合EMC指令
