微型光电开关
当前位置:首页> 产品中心 > 光电开关 > 微型光电开关
  • SX-FD.png
  • SX-FD11

    服务热线0755-85270690

    在线咨询 扫一扫关注官方微信

    检测方式

    形状

    检测距离

    输出形式

    型号(动作模式)

    NO

    NC

    对射型

    正面检测



    150mm

    NPN

    SX-11N1

    SX-11N2

    300mm

    SX-13N1

    SX-13N2

    侧面检测



    150mm

    SX-E11N1

    SX-E11N2

    300mm

    SX-E13N1

    SX-E13N2

    扩散反射型

    正面检测



    30mm

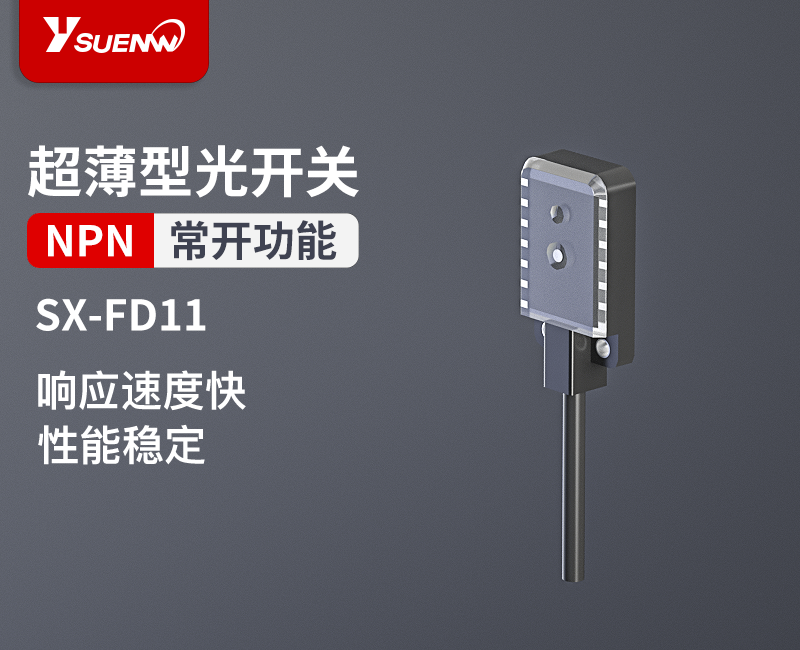

    SX-FD11





    检测方式
    漫反射型
    型号
    SX-FD11
    检测距离
    5-30mm (白色画纸50×50mm)
    检测物体
    最小φ0.2mm (检测距离10mm)
    应差距离
    动作距离的15%以下
    重复精度
    0.1mm以下
    响应时间
    1ms以下(动作·复位)
    投光元件
    红色LED
    指向角
    电源电压
    12〜24V DC±10%
    消耗电流
    20mA以下

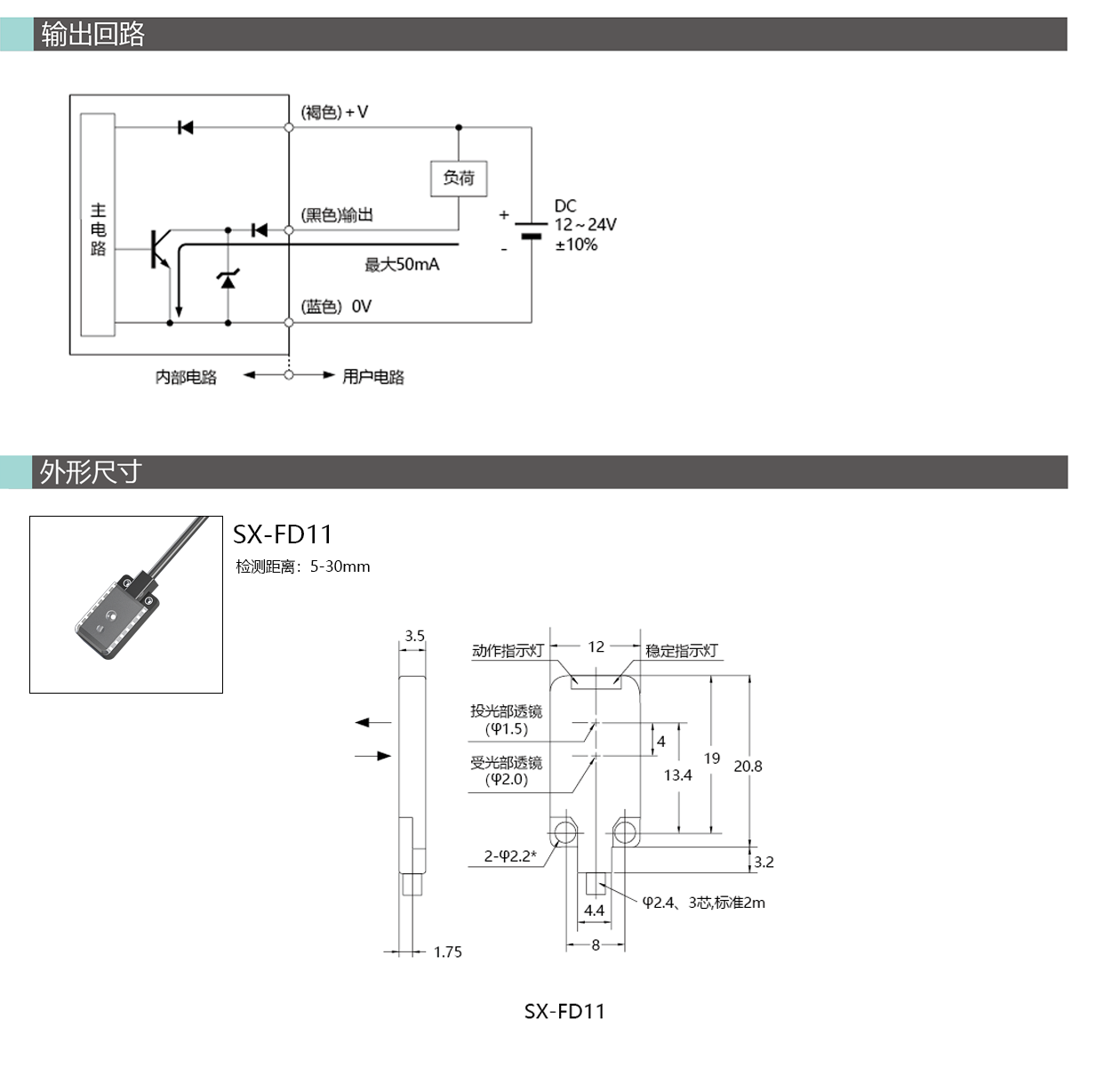

    控制输出
    输出形态
     NPN开路集电极晶体管
    最大流入电流:50mA
    外加电压:30V DC以下(输出和0V之间)
    剩余电压:2V以下(流入电流50mA),1V以下(流入电流16mA)
    输出动作
    NO
    指示灯
    动作指示灯橙色LED,稳定指示灯绿色LED
    防干扰功能
    配备
    保护电路
    配备逆接保护,短路保护
    环境性能
    保护构造
     IEC标准: IP67
    环境照度
    白炽灯: 5000lx以下、太阳光: 10000lx以下
    环境温度
    工作时:-20~60℃ 、保存时:-30〜+70℃
    环境湿度
    工作时:35〜85%RH、保存时:35〜85%RH
    绝缘电阻
    20MΩ以上(DC500V兆欧表)
    耐电压
    AC1000V 50/60Hz 1min
    耐振动
    10~55Hz, 1.5mm双振幅,在X、 Y、 Z方向达到1h
    耐冲击
    加速度 500m/s2(约50G) XYZ各方向3次
    连接方式
    导线引出型(2m)
    材质
    外壳
    外壳: PBT     透镜部: 变性聚芳香酯
    电缆
    0.1mm2 3芯(透过型投光器:2芯)橡皮电缆
    附件
    M2*8螺丝、弹簧垫片、平垫圈
    重量
    约25g
