微型光电开关
当前位置:首页> 产品中心 > 光电开关 > 微型光电开关
  • SX-E11.png

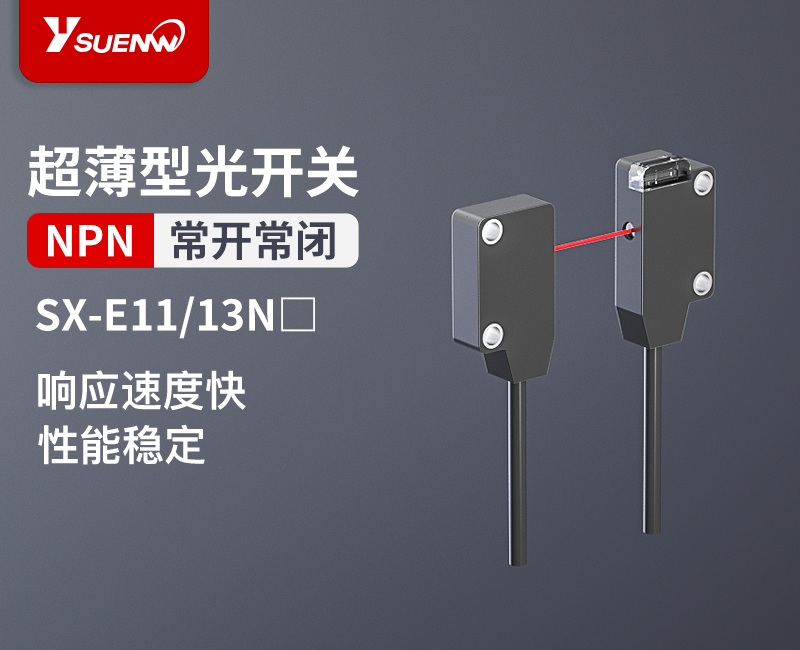

  • SX-E11/13N□

    服务热线0755-85270690

    在线咨询 扫一扫关注官方微信

    检测方式

    形状

    检测距离

    输出形式

    型号(动作模式)

    NO

    NC

    对射型

    正面检测



    150mm

    NPN

    SX-11N1

    SX-11N2

    300mm

    SX-13N1

    SX-13N2

    侧面检测



    150mm

    SX-E11N1

    SX-E11N2

    300mm

    SX-E13N1

    SX-E13N2

    扩散反射型

    正面检测



    30mm

    SX-FD11






    检测方式

    对射型

    扩散反射型

    型号

    SX-11N□/SX-E11N□

    SX-13N□/SX-E13N□

    SX-FD11

    检测距离

    150mm

    300mm

    5-30mm (白色画纸50×50mm)

    检测物体

    φ1mm不透明体

    最小φ0.2mm (检测距离10mm)

    应差距离



    动作距离的15%以下

    重复精度

    0.03mm以下

    0.1mm以下

    响应时间

    1ms以下(动作·复位)

    投光元件

    红色LED

    指向角

    3-7°



    电源电压

    5〜24V DC±10%

    12〜24V DC±10%

    消耗电流

    10mA以下

    20mA以下

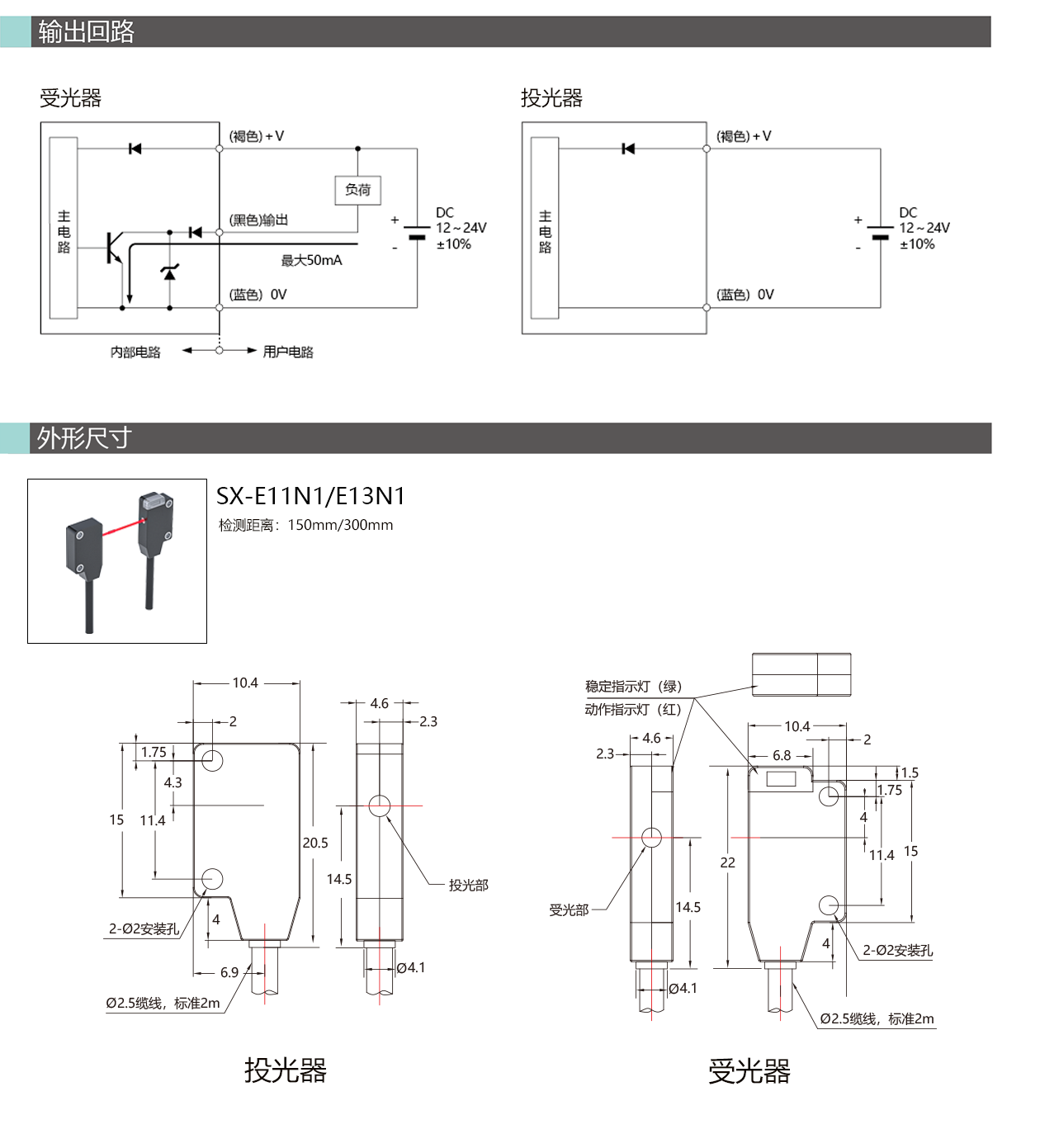

    控制输出

    输出形态

     NPN开路集电极晶体管
    ・最大流入电流:50mA
    ・外加电压:30V DC以下(输出和0V之间)
    ・剩余电压:2V以下(流入电流50mA),1V以下(流入电流16mA)

    输出动作

    NO/NC 可选

    NO

    指示灯

    动作指示灯橙色LED,稳定指示灯绿色LED

    防干扰功能



    配备

    保护电路

    配备逆接保护,短路保护

    环境性能

    保护构造

    IEC标准: IP67

    环境照度

    白炽灯: 5000lx以下、太阳光: 10000lx以下

    环境温度

    工作时:-20~60℃ 、保存时:-30〜+70℃

    环境湿度

    工作时:35〜85%RH、保存时:35〜85%RH

    绝缘电阻

    20MΩ以上(DC500V兆欧表)

    耐电压

    AC1000V 50/60Hz 1min

    耐振动

    10~55Hz, 1.5mm双振幅,在X、 Y、 Z方向达到1h

    耐冲击

    加速度 500m/s2(约50G) XYZ各方向3次

    连接方式

    导线引出型(2m)

    材质

    外壳

    外壳: PBT     透镜部: 变性聚芳香酯

    电缆

    0.1mm2 3芯(透过型投光器:2芯)橡皮电缆

    附件

    M2*8螺丝、弹簧垫片、平垫圈



    重量

    约40g

    约25g
