    ●配有两种检测高度:有检测高度140mm(8轴)和220mm(12轴)的两种高度可供选择。

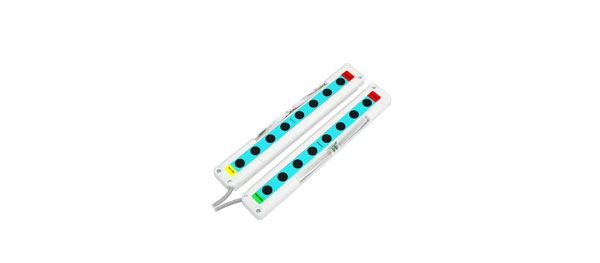

    ●超薄型:仅13mm厚,30mm宽,更好的与您的设备进行匹配。
    ●清晰易见的作业指示灯:发射器和接收器两面都装有清晰易见的作业指示灯,高度为102mm。

    形状 光轴数量 保护高度 光幕总高 检测距离 型号(输出模式)
    NPN PNP

    8 140 190 0.5-4m SA2-G8N SA2-G8P
    12 220 270 SA2-G12N SA2-G12P

    检测距离 4m
    响应时间 10ms max(电源接通后启动时间:2s)
    投光元件 红外LED
    电源电压 DC12~24V±10%(波动p-p10%以下)
    消耗电流 80mA

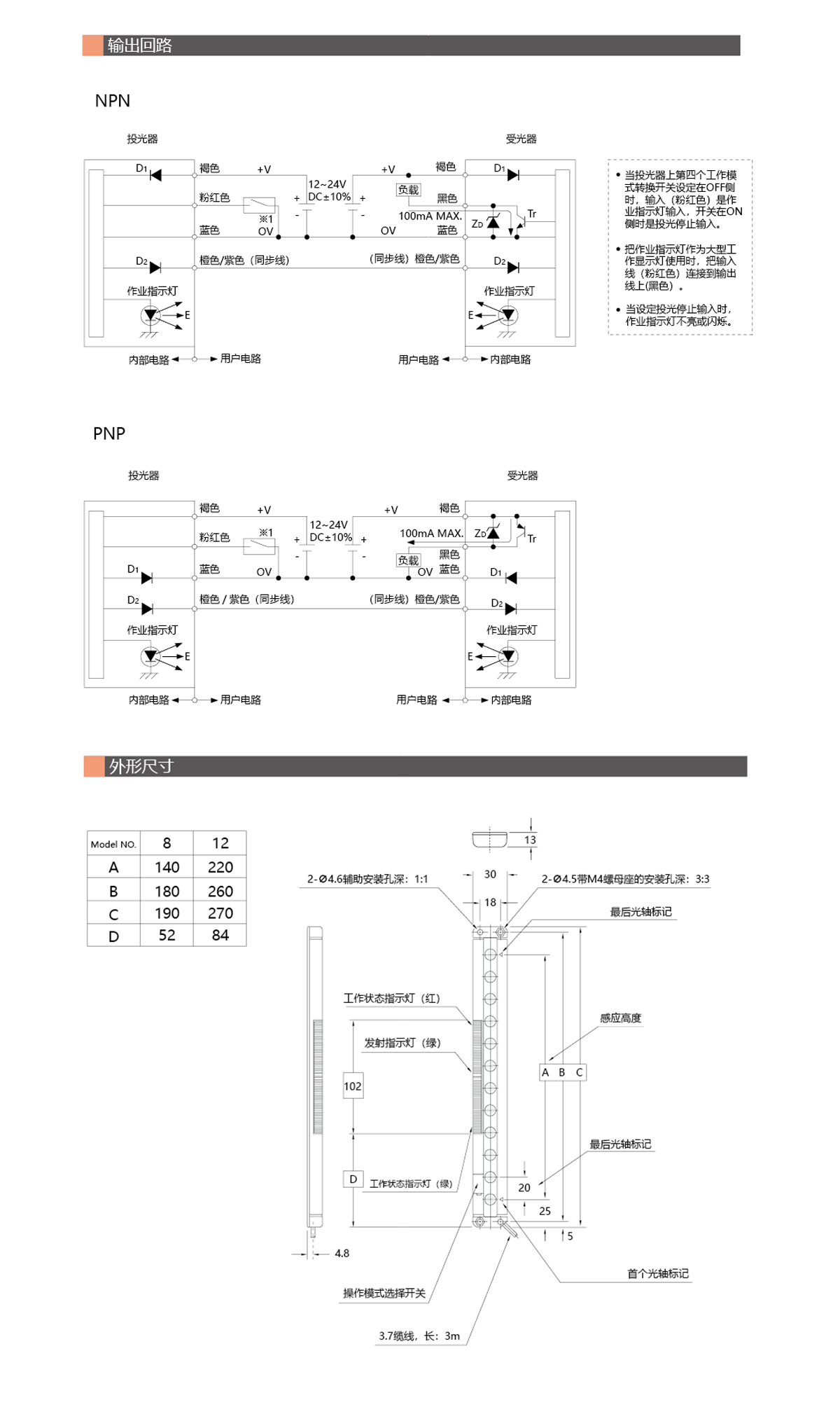

    控制输出 输出方式

    NPN开路集电极晶体管

    最大流入电流:100mA

    外加电压:30V DC以下(输出和0V之间)

    剩余电压:2V以下(流入电流为100mA时)

      1V以下(流入电流为16mA时)

    NPN开路集电极晶体管

    最大源电流:100mA

    外加电压:30V DC以下(输出和+V之间)

     剩余电压:2V以下(源电流为100mA时)

      1V以下(源电流为16mA时)

    动作状态 所有光轴对正输出,动作模式NC
    指示灯 投光器:投光指示灯(绿色LED)、作业指示灯(红色LED)
    受光器:工作状态指示灯(红色LED)、稳定入光指示灯(绿色LED)、作业指示灯(红色LED)
    保护电路 配备
    环境性能 保护构造 IEC标准 IP40
    环境照度 受光面照度 白炽灯:3,000lx以下、太阳光:10,000lx以下
    环境温度 动作时:-10~+55°C (无结冰、无结露) ,保存时:-10~+60°C (无结冰、无结露)
    环境湿度 工作时:35~85%RH、保存时:35~85%RH (无结露)
    绝缘电阻 20MΩ以上(DC250V兆欧表)
    耐电压 AC1,000V 50/60Hz 1min
    耐振动 10~55Hz 双振幅0.5mm X、Y、Z各方向 2h
    耐冲击 100m/s2 X、Y、Z各方向 3次
    连接方式 导线引出型 3m
    材质 外壳 外壳:耐热ABS,前罩:聚酯,显示罩:丙烯
    电缆 0.2mm2 4芯橡皮电缆,长3m
    重量 350g 400g
