圆型光电开关
当前位置:首页> 产品中心 > 光电开关 > 圆型光电开关
  • EB-D1.png
  • EB-D□1

    服务热线0755-85270690

    在线咨询 扫一扫关注官方微信

    检测方式

    连接方式

    检测距离

    动作模式

    型号

    NPN

    PNP

    对射型

    导线引出型(2m)

    5m

    NC

    EB-T11

    EB-T31

    NO

    EB-T61

    EB-T81

    20m

    NO

    EB-T20N1

    EB-T20P1

    NC

    EB-T20N2

    EB-T20P2

    回归反射型

    2m

    NC

    EB-R11

    EB-R31

    NO

    EB-R61

    EB-TR1

    扩散反射型

    100mm

    NO

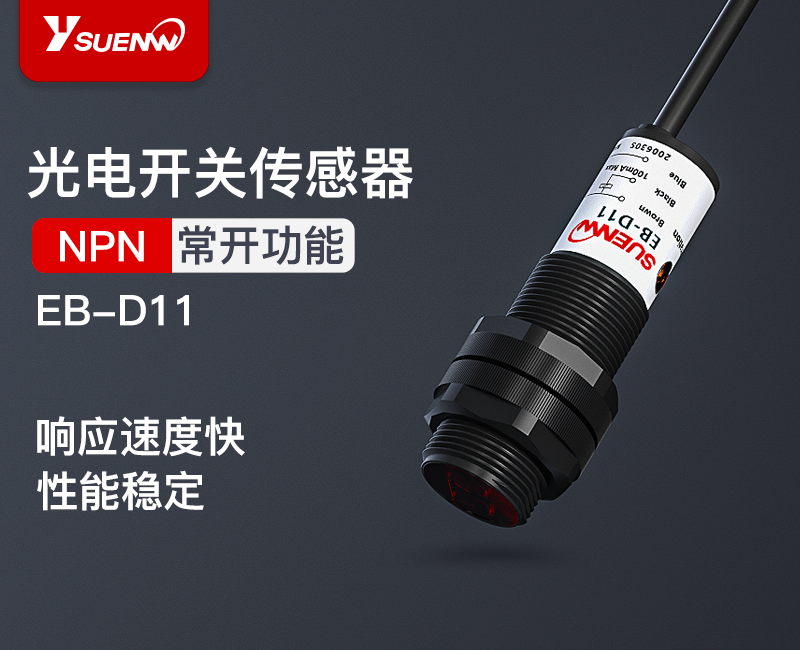

    EB-D11

    EB-D31

    NC

    EB-D61

    EB-D81

    350mm

    NO

    EB-D12

    EB-D32

    NC

    EB-D62

    EB-D82

    检测方式

    对射型

    回归反射型

    扩散反射型

    型号

    EB-T□□

    EB-T20□□

    EB-R□□

    EB-D1

    EB-D2

    检测距离

    5m

    20m

    2m

    100mm

    350mm

    检测物体

    不透明物体:11mm以上

    不透明物体:56mm以上

    100×100mm 白色画纸

    应差距离



    检出距离的20%以下

    重复精度

    0.2mm一下

    响应时间

    动作/回复 1.0ms以下

    投光元件

    红外LED

    红色LED

    红外LED

    指向角

    315°

    2

    315°



    电源电压

    DC1224V±10%(p-p)10%以下

    消耗电流

    DC45mA以下

    DC25mA以下

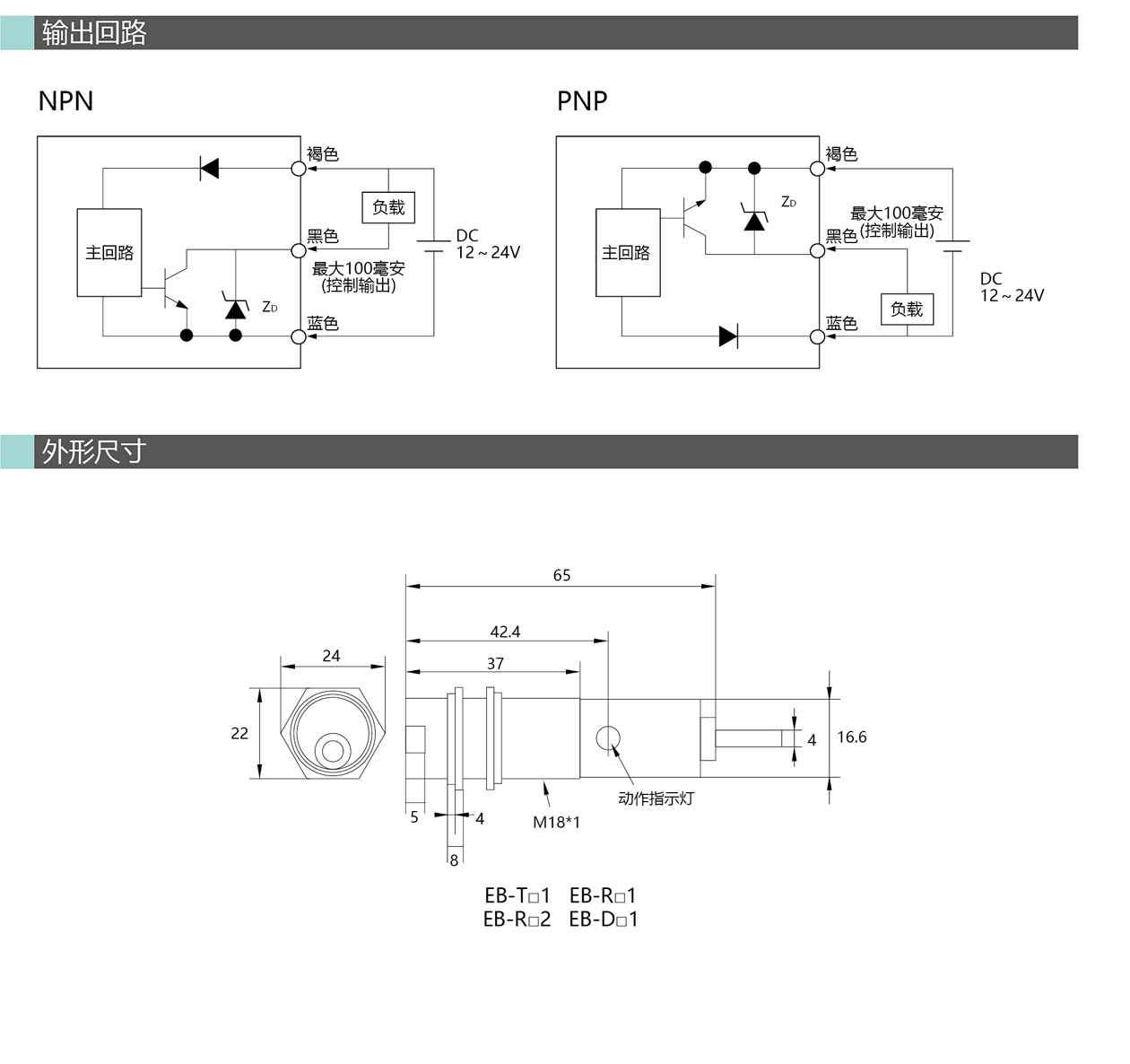

    控制输出

    输出形态

    输出型> NPN开路集电极晶体管
    最大流入电流: 100 mA
    外加电压: 24 V DC以下(输出和0 V之间)
    残余电压: 1.5 V以下

    输出型> PNP开路集电极晶体管
    最大源电流:100 mA
    外加电压:24 V DC以下(输出和+V之间)
    残余电压: 1.5 V以下

    输出动作

    NO/NC 根据型号选择

    指示灯

    红色指示灯

    灵敏度调节



    单方向旋钮

    保护电路

    配备电源逆接/输出短路

    环境性能

    保护构造

    IEC-IP67

    IEC-IP64

    环境照度

    白炽灯3000lx以下/太阳光10000lx以下

    环境温度

    工作时:-25+55(无结冰)   保存时:-30+70(无结冰)

    环境湿度

    工作时:45%85%(无结冰)RH   保存时:35%95%(无结冰)RH

    绝缘电阻

    20MΩ以上(DC500V)

    耐电压

    AC1000V 50/60Hz 1min

    耐振动

    1055Hz 1.5mm双振幅,在X Y Z方向达到1h

    耐冲击

    500m/s2双振幅,在XYZ方向上各3

    连接方式

    导线引出型(2m

    材质

    外壳

    外壳ABS,镜头PMMA

    电缆

    0.44 mm2 3 硬质橡胶绝缘电缆

    附件

    螺母(4);说明书

    螺母(2);反射板;说明书

    螺母(2);说明书

    重量

    170g

    85g
