方型光电开关
当前位置:首页> 产品中心 > 光电开关 > 方型光电开关
  • BN5M.png

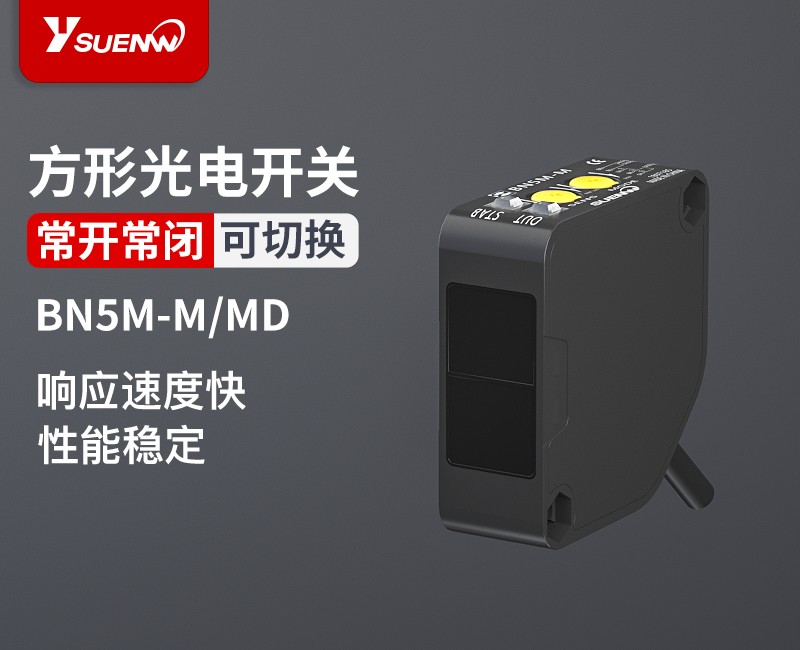

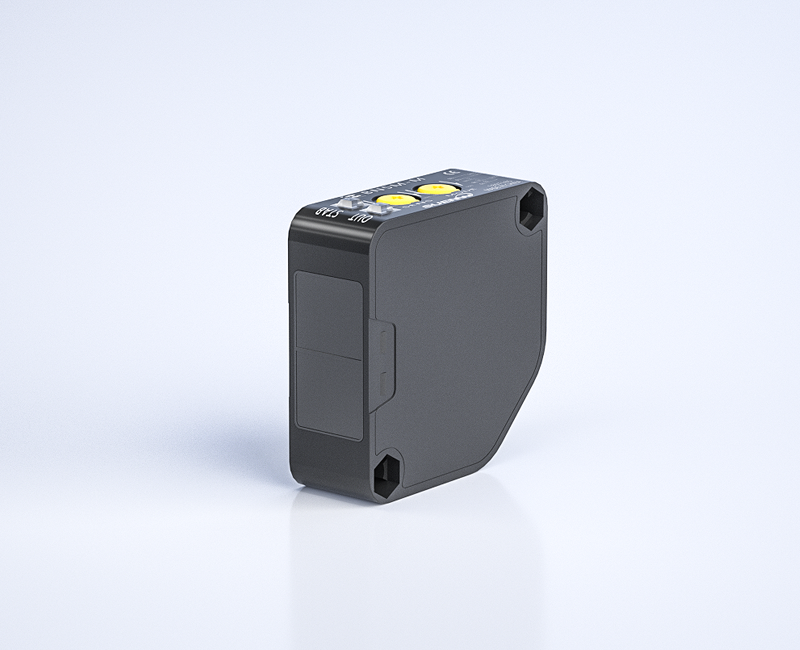

  • BN-M方正光电澳门永利welcome

    服务热线0755-85270690

    在线咨询 扫一扫关注官方微信






    检测距离

    BN10M-T红外光10m长距离对射






    灵活调节,方便使用

    BN10M-T红外光10m长距离对射




    抗干扰能力
    采用专用IC,可有效防止周围光和电噪音干扰的影响


    使用BN系列的自动停车系统






      应用案列




    BN10M-T车辆车口进出确认检测


    BN10M-T检测物品是否完全进入货架


    BN5M-MD高亮光泽表面瓶子,生产数量检测计数








    BN5M-M检测纸盒通过


    BN300-D农作物输送机上的托盘检测


    BN700-D木工机械的工件检测



    检测方式

    形状

    连接方式

    检测距离

    动作模式

    输出形式

    型号

    对射型





    导线引出型(2m)

    10m

    NO/NC 可切换

    继电器

    BN10M-T

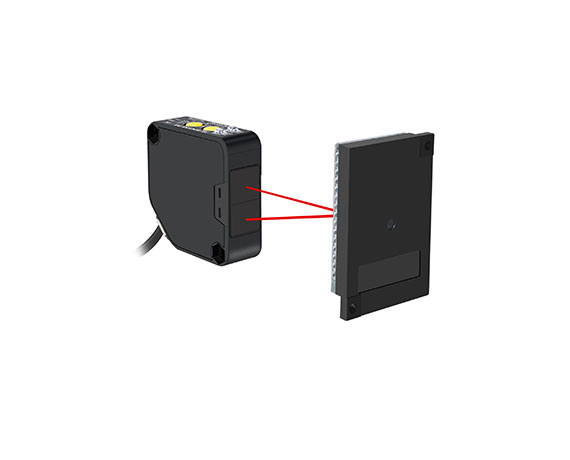

    回归反射型





    3m

    BN5M-M



    扩散反射型





    300mm

    继电器

    BN300-D

    700mm

    BN700-D

    检测模式

    对射型

    回归反射型

    扩散反射型

    产品型号

    BN10M-T

    BN5M-M


    BN300-D

    BN700-D

    检测距离

    10m

    3m

     300mm

    700mm

    标准检测

    17mm以上不透明明物体

    φ75mm以上的不透明物体

    透明物体、半透明体、不透明体

    应差距离

    ——

    检测距离的20%以下

    重复精度

    0.2mm以下

    0.5mm以下

    响应时间

    30ms以下

    投光元件

    红外发光二极管

    指向角

    1~3°

    3-15°

    ——

    电源电压

    DC12~240V±10%、AC24~240V±10%


    DC12~240V±10%、AC24~240V±10%

    消耗电流

    Max.4VA

    控制输出

    输出类型

    继电器输出


    继电器输出

    输出动作

    入光时ON/遮光时ON,可切换

    动作指示

    动作指示灯:橙色;     稳定时指示灯:绿色〈透过型的发光器上的电源指示灯为橙色}

    继电器寿命

    机械:5,000万次以上(开关频率18,000次/小时)

    电气:10万次以上(开关频率1,800次/小时)

    抗干扰



    配备

    灵敏度调节

    ——

    单方向旋钮

    环境性能

    环境照度

    受光面照度 白炽灯:3,000lx以下

    温度范围

    工作时:-25~+55℃、保存时:-30~+70℃ (无结冰、结露)

    湿度范围

    工作时:45~85%RH、保存时:35~95%RH (无结露)

    绝缘电阻

    20MΩ以上(DC500V兆欧表)

    耐电压

    AC1,500V 50/60Hz 1min

    耐振动

    10~55Hz 双振幅1.5mm X、Y、Z各方向 2h

    耐冲击

    500m/s2Y、Z各方向3次

    防护等级

    IP50(IEC规格〉

    连接方式

    导线引出型(标准导线长2m)

    材质

    外壳

    外壳:ABS    ;透镜:异丁烯树脂

    电缆

    5芯R18橡胶电缆

    附件

    安装支架(带螺钉)、螺母、使用说明书、反射板(仅回归反射型)

    质量(包装后)

    约420g

    约270g

    约250g

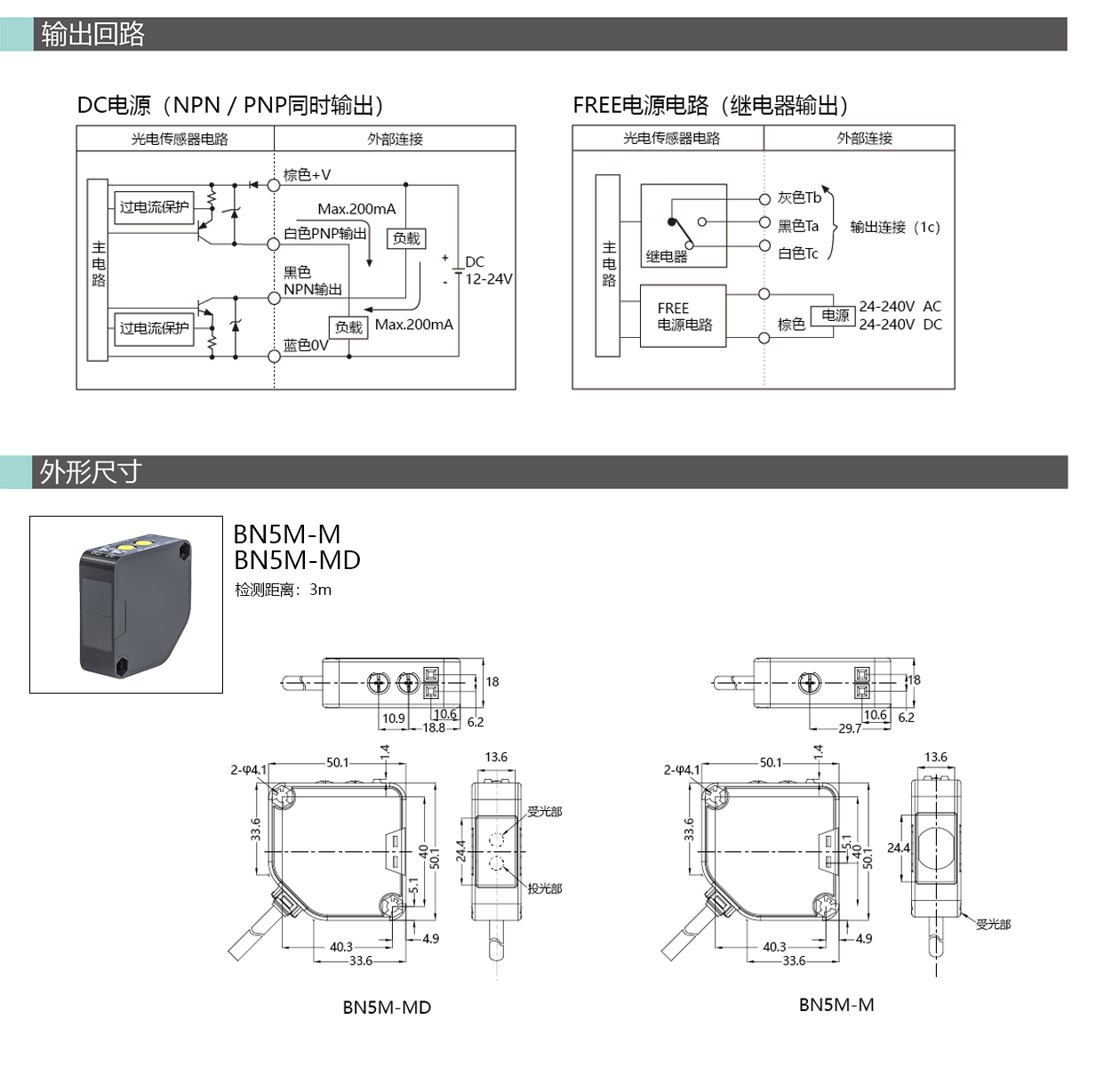

    1、继电器输出:1c接点,AC250V、3A (cosφ = 1)以下;DC5V、10mA以上

    2、NPN/PNP同时输出:NPN集电极开路输出:负载电压:Max.30VDC,负载电流:Max.200mA,残留电压:Max.1V;PNP集电极开路输出:输出电压:Min(电源电压-2.5v),负载电流:Max.200mA
