槽型光电开关
当前位置:首页> 产品中心 > 光电开关 > 槽型光电开关
  • SMR45.png

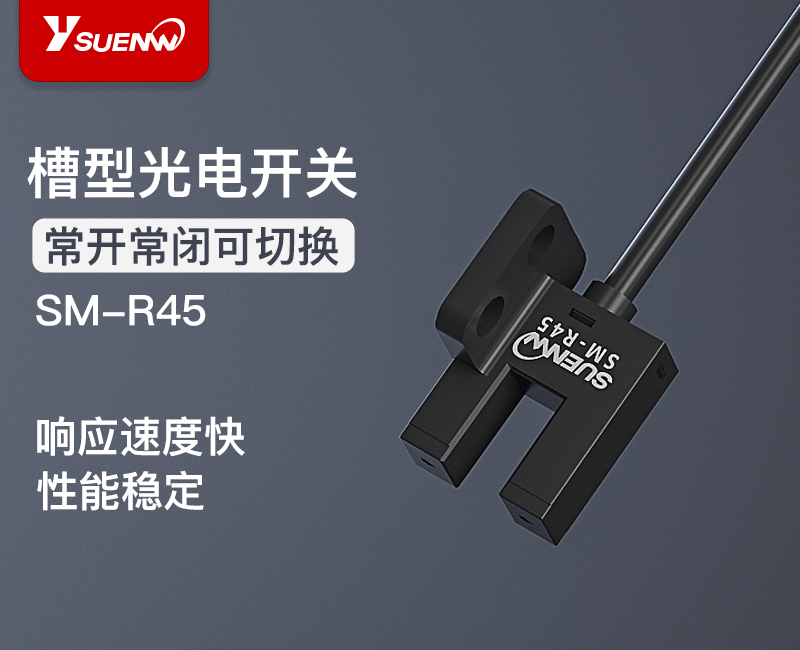

  • SM-R45

    服务热线0755-85270690

    在线咨询 扫一扫关注官方微信

    形状

    连接方式

    检测距离

    动作模式

    指示灯模式

    型号

    NPN输出

    PNP输出



    导线引出型(1m)

    5mm(槽宽)

    NO/NC/可切换

    入光时亮灯

    SM-K25

    SM-K25P



    SM-L25

    SM-L25P



    SM-U25

    SM-U25P



    SM-F25

    SM-F25P



    SM-R25

    SM-R25P



    SM-K45

    SM-K45P



    SM-T45

    SM-T45P



    SM-L45

    SM-L45P



    SM-Y45

    SM-Y45P



    SM-F45

    SM-F45P



    SM-R45

    SM-R45P

    注:可订做遮光时亮灯型、导线加长型;


    检测方式

    对射型

    检测距离

    5mm (凹槽宽度)

    检测物体

    1.8×0.8mm的非透明体

    应差距离

    0.02mm以下

    重复精度

    0.03mm以下

    响应时间

    入光时:20μs以下、遮光时:100μs以下

    响应频率

    1kHz以上

    投光元件

    红外线LED

    电源电压

    DC5~24V±10% 纹波(p-p) 10%以下

    消耗电流

    15mA 以下

    控制输出

    输出形态

    NPN开路集电极晶体管

    PNP开路集电极晶体管

    最大流入电流:80mA

    最大源电流:80mA

    外加电压:30V DC以下(输出和0V之间)

    外加电压:30V DC以下(输出和+V之间)

    剩余电压:2V以下(流入电流为80mA时)

    剩余电压:2V以下(源电流为80mA时)

    1以下(流入电流为16mA时)

    1V以下(源电流为16mA时)

    输出动作

    NO/NC  可切换

    指示灯

    红外LED (入光亮灯)

    保护电路

    电源逆接保护、输出短路保护

    环境性能

    保护构造

    IP64  IEC60529规格

    环境照度

    受光面照度 荧光灯: 1,000lx以下

    环境温度

    工作时: 5~85%RH 保存时: 5~95%RH (无结冰、结露)

    环境湿度

    工作时: -25~+55℃ 保存时: -30~+80℃ (无结冰、结露)

    绝缘电阻

    20MΩ以上(DC250V兆欧表)

    耐电压

    AC1,000V 50/60Hz 1min

    耐振动

    频率102,000Hz 双振幅1.5mm X,YZ方向各2小时

    耐冲击

    加速度15,000m/s2(1,500G) X,YZ方向各3

    连接方式

    导线引出型(标准导线长 1m)

    材质

    外壳

    外壳:聚对苯二甲酸丁二醇酯(PBT); 狭缝透光罩(投、受光部):聚碳酸酯

    电缆

    直径0.09mm*4芯    耐弯曲,耐油,耐热型橡皮电缆(最长3米)

    重量



    注:响应频率测定的是旋转右侧圆板时的值。
